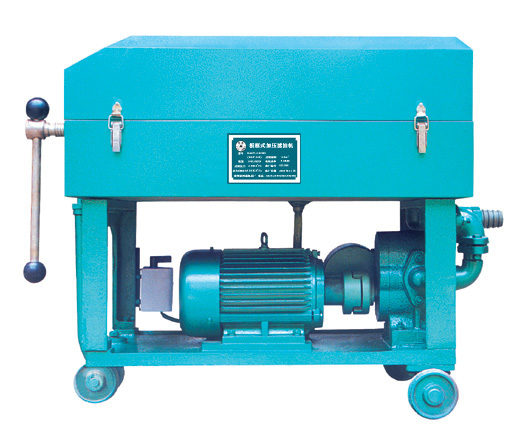

BASY板框式加压滤油机_泰州市恒顶液压机械制造有限公司

STLY/BASY板框式加压滤油机（1. 若过滤的油液含水份较多请选用 ZLJ真空滤油机）
                                                                                              2. 滤纸、打孔机、干燥箱
                                                                                              3.若需要用滤芯来过滤油液请选择 LUC滤油车
                                                                                              4.若需要过滤流量小的请选择 WG、GLJ过滤机

板框式加压滤油机（板框式滤油机/板框滤油机）技术参数
板框式加压滤油机又称液压油滤油机。
LY（老型号）

名称	单位	BASY(B)-0.7/224 (BASY-50)	BASY(B)-1.2/224 (BASY-80)	BASY(B)-1.4/224 (BASY-100)	BASY(B)-1.8/280 (BASY-125)	BASY(B)-2.0/280 (BASY-160)	BASY(B)-2.2/280 (BASY-200)
额定流量	L/min	50	80	100	125	160	200
过滤面积	平方米	0.7	1.2	1.4	1.8	2.0	2.2
过滤压力	Pa	2.5×10⁵
最大过滤压力	Pa	5.88×10⁵
滤油粘度	Cst	≤33
过滤精度	μm	5
滤框数量	块	6	7	8	9	10	11
滤板数量	块	7	8	9	10	11	12
滤纸规格	mm	234X234			300X300
滤框规格	mm	224X224			280X280
电动机型号	/	Y90S-4			Y100L₂-4
		YB90S-4			YB100L₂-4
电机功率	KW	1.1			3.0
进口管径	寸	1.5"			2"
出口管径	寸	1"			1.5"
外形尺寸	mm	950×430×675			1070×490×770
		950×430×705			1070×490×800

注：1.型号中（B）表示采用防爆电动机的滤油机，供有防爆要求的场合使用；
        2.可配套购买打孔机，可以给滤纸打孔。
        3.可配套购买202型恒温烘干箱，可以烘干滤纸，反复使用，节约资金。
        该系列滤油机结构紧凑，体积小，重量轻，使用方便，可操作性强，性能可靠，过滤效果好，是您油品处理的良好、经济实惠的选择。
  板框式加压滤油机（板框式滤油机/板框滤油机）      用途: 本机专供电厂、变电所（站）、供电所、油库及有关工厂企业对变压器油、电容器油等各种绝缘油以及液压油、润滑油进
行过滤，去除其中的杂质和水份，提高油液的各种性能。对于粘度较高的油液，也可以采用加热降低其粘度的方法进行过滤，具有良好的净化作用，既节约成本，又保护了环境，是理想的节油回收设备。特别适用于大型进口设备的润滑冷却系统的净化，能保证设备的正常运转，延长机内昂贵的进口油的更换周期。
主要结构形式
本机是由齿轮泵、滤清器、安全阀、回油阀、放液水嘴、滤床（包括压力表、滤板、滤框、滤纸、油盘）、前支架、后支架、底盘、拉杆、联轴器及电动机组成，其中滤板、滤框交替地组成各个独立的过滤室，滤纸夹在滤板与滤框之间。被滤油液从滤清器进油孔处吸入，通过滤清器去除较大杂质后，再进入齿轮泵。由电动机通过联轴器带动齿轮泵旋转，使油液压入滤床，通过滤油纸将油中杂质滤净。由于滤油纸的毛细管作用，可以吸收油中残留水份。安全阀的作用是控制管道系统的压力，当油压超过规定值时，安全阀就立即启动，使油液在泵中自行循环，油压不再上升，以确保设备安全运转。回油阀借助齿轮泵进油口的真空作用，将油盘内的余油吸入滤清器。放液水嘴供提取油样。
